在現代建筑中，無論是工業性建設還是民間性建設，電纜橋架都需要大量的電纜線來鋪設電纜。電纜橋架由分配臂、支架和部分裝置附件構成，主要分為三種結構。分別為梯形橋架、托盤式橋架和槽式橋架。

槽式電纜線橋架：槽式橋架是一種全封閉式橋架。最適合鋪設計算機電纜、通信電纜、熱電偶電纜等高靈敏度控制電纜。對于控制電纜的屏蔽干擾和保護環境電纜在嚴重腐蝕中具有良好的效果。

槽式橋架對控制電纜的屏蔽噪聲和重度腐蝕環境下的電纜保護有效果。

以下是槽式橋架常見材質與表面處理：

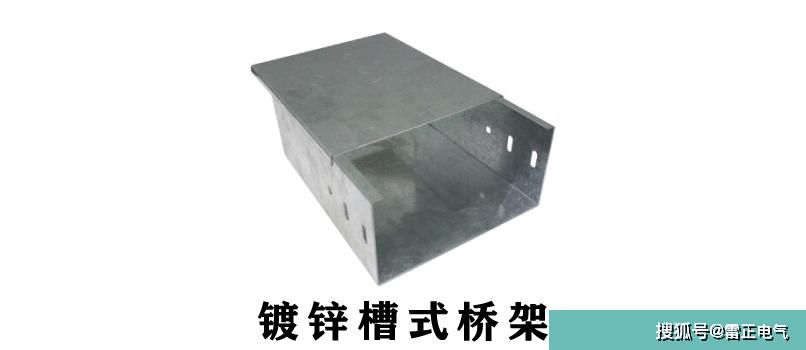

鍍鋅槽式橋架:與熱浸鍍鋅相比，電鍍鋅工藝更簡單，成本更低。

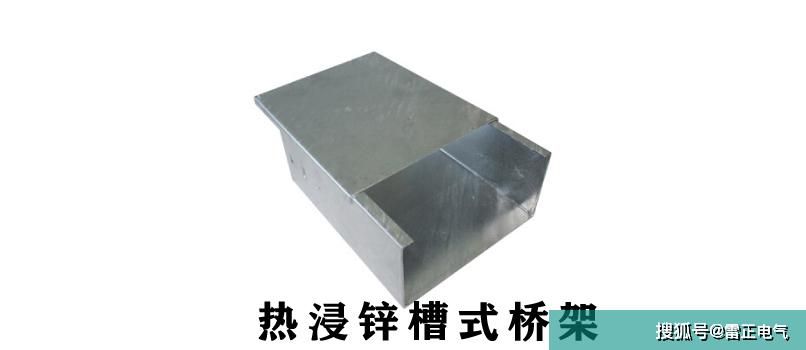

熱鍍鋅槽式橋架：在大氣條件下，鋅具有良好的耐腐蝕性。鍍鋅是以犧牲陽極為代價保護陰極金屬的一種方法。其耐蝕壽命取決于鍍鋅層厚度和腐蝕速度。

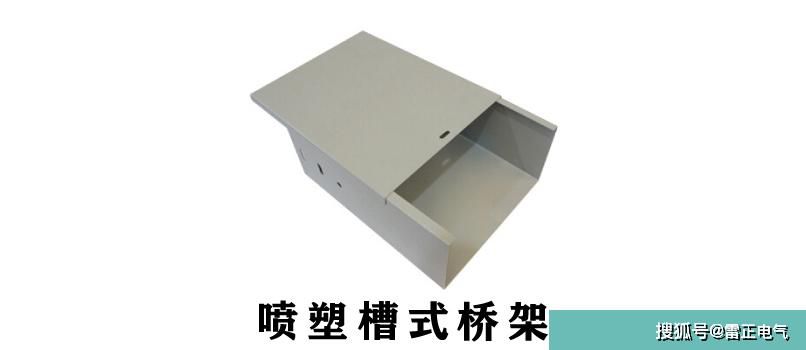

靜電噴涂槽式橋架:噴涂原料通常為聚氯乙烯粉末、聚酯粉末或防腐粉末。涂層厚度在100控制。靜電噴涂具有美觀大方、防化學腐蝕性能好的特點。

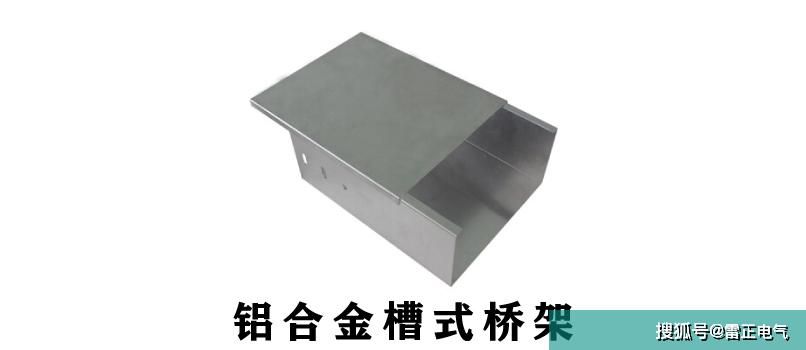

鋁合金槽式橋架：沿海鹽堿地區或高濕度和二氧化硫氣體。試驗結果表明，它優于鋼橋架的抗腐蝕性能，陽極氧化后鋁合金的抗腐蝕性能較好。

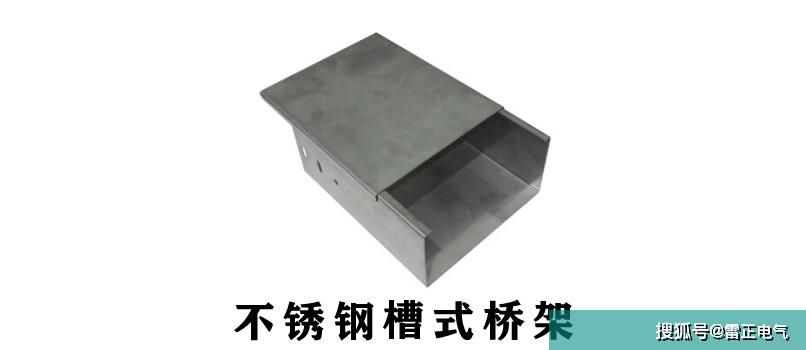

不銹鋼槽式橋架:不銹鋼槽式橋架由304不銹鋼型材料制成，外觀一般不需要處理，性能和價值比其他電纜橋架高，槽式橋架本身的密封性能更好，能夠保護電力運輸。304不銹鋼的成分中含有Ni元素是極其重要的，直接決定了304不銹鋼的防腐蝕能力及其價值。

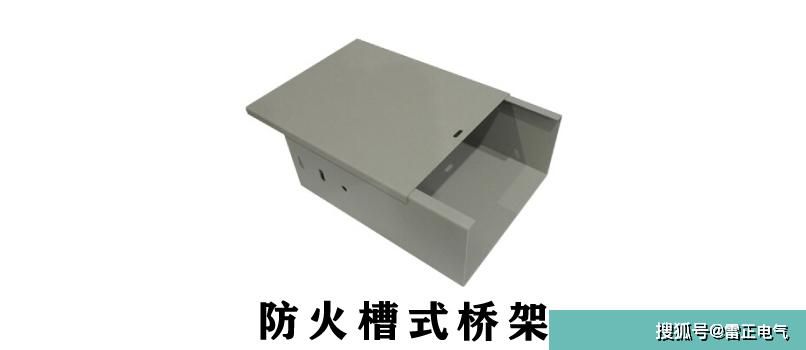

阻燃槽式橋架：阻燃槽式橋架采用鍍鋅槽式橋架通過加工一層阻燃涂料生產而成，采用高環保顏料使橋架上的阻燃涂料無毒、無污染、耐火、耐水、耐油。

槽式橋架常用規格：

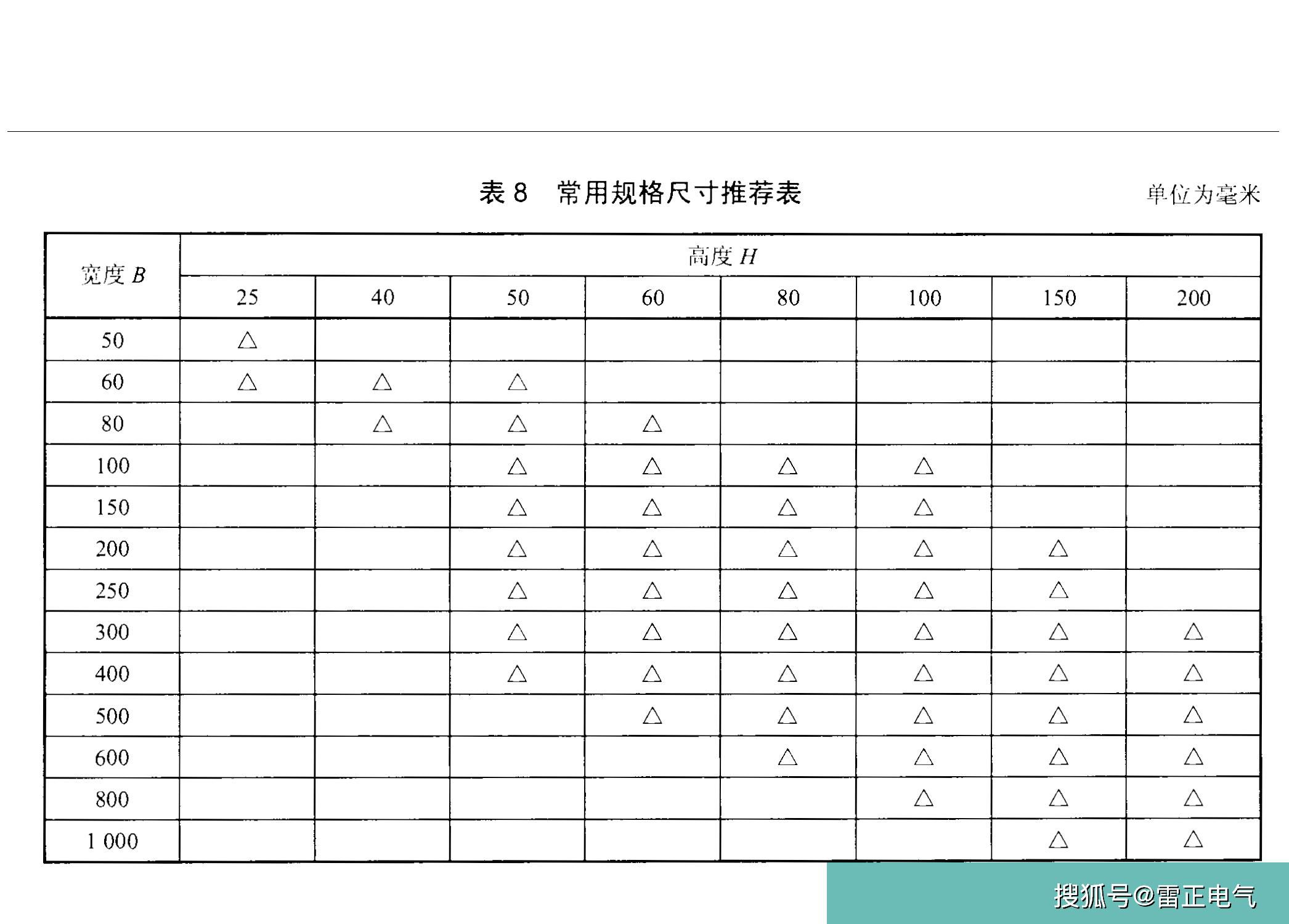

• 根據JB/T 10216-2013《電控配電用電纜橋架》標準電纜橋架常用規格如下圖：
